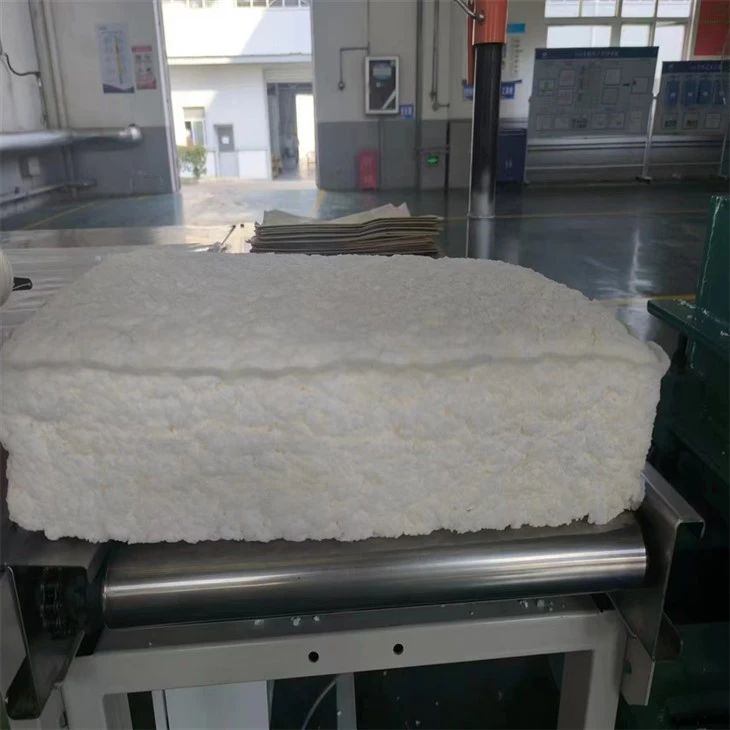

ACM-2311C

► Alternativa 4051EP.
► Vynikající odolnost proti stárnutí.
► Rychlé vytvrzení.
► Nízká kompresní sada.
► Tg ACM-2311C je -18 stupeň.

Odeslat dotaz

Představení produktu

Over View

ACM2311C je jeden síťovaný polyakrylátový kaučuk, který vzniká emulzní polymerací

akrylátový monomer a speciální zesíťovaný monomer. Má vynikající odolnost proti stárnutí, oleji,

odolnost proti vysokým teplotám a ozónu. Tg ACM2311C je -18 stupňů, s rychlým vytvrzením,

nízké nastavení v tlaku, mírné znečištění formy. Je vhodný pro lisované výrobky, lepidla atd.,

široce používané v automobilech, motocyklech, lodích, elektrické energii atd.

Jako referenční produkt 4051 je ACM2311C lepší než 4051 téměř ve všech ukazatelích, ale

cena je pouze dvě třetiny druhé. S dobrou kvalitou produktu a extrémně konkurenceschopnou cenou,

2311C si v oboru získal dobrou pověst.

Technické údaje

TESTOVACÍ POLOŽKA		JEDNOTKA	TYPICKÁ HODNOTA	TESTOVACÍ HODNOTA	ZKUŠEBNÍ METODA
Viskozita Mooney, ML (1+4') x 100 stupňů		/	44±5	43.9	GB/T 33428-2016
Popel		%	Menší nebo rovno 0.60	0.07	4498 GB/T.1-2013
Nestálý		%	Menší nebo rovno 0,50	0.28	GB/T 24131-2009
Tvrdost		Shore A	/	69	ASTM 2240
Pevnost v tahu		MPa	/	13	ASTM D412
Prodloužení		%	/	187	ASTM D412
Sada komprese (150 stupňů x 72 h, 25 %)		%	/	18	ASTM D395 (typ 2)
Teplota křehkosti		stupeň	/	-16	ASTM D2137
Výkon vulkanizace (180 stupňů x 10 min)	T10	s	/	26	ASTM D5289
	Ts2	s	/	32
	T90	s	/	178
stárnutí na vzduchu (175 stupňů x 72 h)	Δ Tvrdost	Shore A	/	5	ASTM D573
	Δ Pevnost v tahu	%	/	-5.93
	Δ Prodloužení	%	/	-19.59
Odolnost proti oleji ASTM 3# (150 stupňů x 72 h)	Δ Tvrdost	Shore A	/	-10	ASTM D471
	Δ Pevnost v tahu	%	/	-14.76
	Δ Prodloužení	%	/	-15.46
	Δ Hlasitost	%	/	14.16

Srovnání výsledků testu 2311C VS 4051RP

ŽÁDNÝ.	VLASTNICTVÍ	4051EP	2311C	ŽÁDNÝ.	VLASTNICTVÍ	4051EP	2311C
1	VULKANIZAČNÍ KŘIVKA: 180 stupňů × 10 min			6	STÁRNUTÍ VZDUCHEM: 150 stupňů × 168 h
1.1	ML	2.004	2.081	6.1	Tvrdost	70	70
1.2	MH	10.114	11.363	6.2	Δ Tvrdost	5	7
1.3	T10	27''	27''	6.3	Síla vazů	10.88	13.06
1.4	T90	3'13''	3'18''	6.4	ΔTessile Pevnost	-16.31	-6.38
1.5	TS2	37''	36''	6.5	Prodloužení	190	206
1.6	ML(1+4') při 100 stupních	49	51	6.6	Δ Prodloužení	-12.04	-5.07
2	VYTVRZENÍ LISKEM: 180 stupňů × 10 min			7	STÁRNUTÍ NA VZDUCHU: 190 stupňů × 72 h
2.1	Tvrdost	67	64	7.1	Tvrdost	82	79
2.2	Síla vazů	12.99	14.01	7.2	Δ Tvrdost	17	16
2.3	Prodloužení	218	235	7.3	Síla vazů	6.06	7.9
3	PO VYTVRZENÍ: 175 stupňů × 120 min			7.4	ΔTessile Pevnost	-53.38	-43.37
3.1	Tvrdost	65	63	7.5	Prodloužení	95	119
3.2	Síla vazů	13	13.95	7.6	Δ Prodloužení	-56.02	-45.16
3.3	Prodloužení	216	217	7.7	Sada komprese 25 %	51	46
3.4	Síla slz	18.2	19	8	STÁRNUTÍ NA VZDUCHU: 190 stupňů × 94 h
3.5	Specifická gravitace	1.3	1.31	8.1	Tvrdost
4	STÁRNUTÍ NA VZDUCHU: 150 stupňů × 72 h			8.2	Δ Tvrdost	85	81
4.1	Tvrdost	68	68	8.3	Síla vazů	20	18
4.2	Δ Tvrdost	3	5	8.4	ΔTessile Pevnost	6.28	9.2
4.3	Síla vazů	12.38	13.49	8.5	Prodloužení	-51.69	-34.05
4.4	ΔTessile Pevnost	-4.77	-3.30	8.6	Δ Prodloužení	87	129
4.5	Prodloužení	194	179	9	OLEJOVÁ ODOLNOST 1 # 150 stupňů × 72 h
4.6	Δ Prodloužení	-10.19	-17.51	9.1	Tvrdost	63	63
4.7	Sada komprese 25 %	25	22	9.2	Δ Tvrdost	-2	0
5	STÁRNUTÍ NA VZDUCHU: 175 stupňů × 72 h			9.3	Síla vazů	13.06	13.13
5.1	Tvrdost	72	69	9.4	ΔTessile Pevnost	0.46	-5.88
5.2	Δ Tvrdost	7	6	9.5	Prodloužení	182	198
5.3	Síla vazů	9.98	11.13	9.6	Δ Prodloužení	-15.74	-8.76
5.4	ΔTessile Pevnost	-23.23	-20.22	9.7	Δ Hlasitost	0.69	1.71
5.5	Prodloužení	196	174	10	OLEJOVÁ ODOLNOST 3 # 150 stupňů × 72 h
5.6	Δ Prodloužení	-9.26	-19.82	10.1	Tvrdost	59	56
5.7	Sada komprese 25 %	38	35	10.2	Δ Tvrdost	-6	-7
				10.3	Síla vazů	10.55	12.77
				10.4	ΔTessile Pevnost	-18.85	-8.46
				10.5	Prodloužení	167	215
				10.6	Δ Prodloužení	-22.69	-0.92
				10.7	Δ Hlasitost	9.82	11.5
